一、XD型旋片式真空泵概述：

XD系列旋片式真空泵为单级旋片式联轴式结构。它的工作性能是高转速，低噪声，抽速快，效率高。XD型旋片式真空泵只需空气冷却，有防返油结构，防止泵油返入被抽系统，泵内装有排气过滤器，有效消除油雾，运转平衡，振动小，可以在任意压强下工作。XD型旋片式真空泵的技术参数2×10-2Pa，已普遍适用食品真空包装，医药、印刷机械纸张输送，玻璃工业输送，真空夹具，干燥等单位的使用。

XD型旋片式真空泵适用于低、中真空领域，主要用于抽除空气和其它干燥气体。它是低、中真空的主要设备之一，它可单独使用，也可成为其它真空泵的前级泵。真空泵具有运转性能可靠、易扣件少、振动小、噪音低、效率高的特点。
XD型旋片式真空泵是引进国外先进技术，关键零部件选用进口元件或进口材料XD型系列真空泵完全可替代国外同类产品。

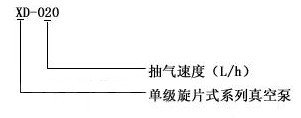

二、XD型旋片式真空泵的型号意义：

三、XD型旋片式真空泵的技术参数表：

四、XD型旋片式真空泵的使用范围：

环境温度： ≤40℃ (度)
抽气速率： 10~250m3/h (立方/小时)
极限压强： ≤2*10-2Pa (帕)
极限真空： ≤200Pa (帕)
气体类型： 常温无其它混合物的空气
工作要求： 在6650pa到大气压的进口压强下的连续工作时间
工作要求： 进口压强小于1330pa的条件下，允许长时期连续工作

1 、XD旋片真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。
2、入口压力范围：100Pa~100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。
3 、XD旋片真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。
4、一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

五、XD型旋片式真空泵的特点：

1、XD型旋片式真空泵可以在任意入口压强下工作，**的特点。
2、XD型旋片式真空泵的内部装有油雾消除器，能有效地消除泵排出的气体中的油雾，避免油雾对周围环境的污染。
3、XD型旋片式真空泵的吸气口装有逆止阀，当泵停止时逆止阀与泵内专门设置的孔的联合作用下，可以立即使泵与被抽系统隔离，防止真空泵油返入被抽系统，同时保持了被抽容器的真宽度，因而使用本型真空泵洋就可以不需要再配置带有放气的真空截止阀，从而可以减少用户的使用费用。
4、XD型旋片式真空泵配有油气分离器，它与油雾消除器一起组成了有效的消音系统，能消除排气噪音，避免噪音污染。
5、XD型旋片式真空泵和电动机直接联接安装，采用空气冷却，不需水冷却管道，因此本型是一种结构紧凑，安装简便的设备。
6、结构设计合理，振动小，不用地脚螺栓即可工作。

六、XD型旋片式真空泵的工作原理：

XD旋片真空泵按照旋片式原理工作，偏心安装的转子在泵体内旋转，离心力迫使叶片沿着转子的狭槽滑向泵体内壁。叶片将泵体和转子之间的月牙型空间分隔成数个工作腔。当工作腔和进气口相连时，吸入气体。随着转子的继续转动，被吸入的气体被压缩，进而排入到油分离器内。恒定的压力差使真空泵油进入压缩腔。真空泵油和被抽气体一起排入油分离器内，通过排气过滤器的作用使得油、气分离，真空泵油回落到油分离器底部，通这浮子阀再次进入工作腔（油循环），不含油的气体通过排气盖排向大气。

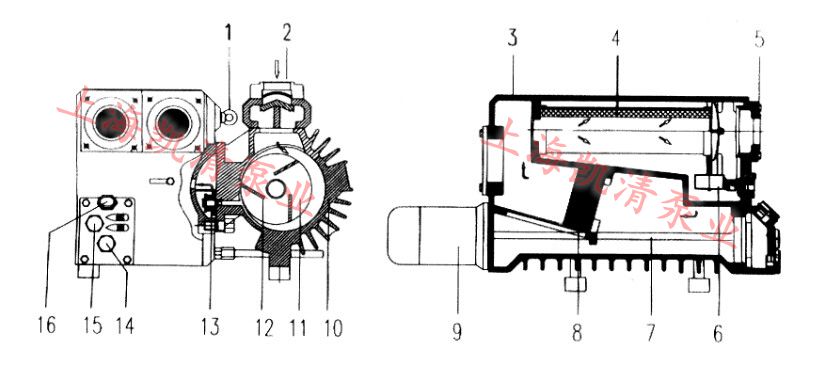

七、XD型旋片式真空泵的结构说明：
